プレカットCAD

トーアプレカット
CADシステム
”Ultimate”

今までにない操作感がここにある。

CADシステムの画像

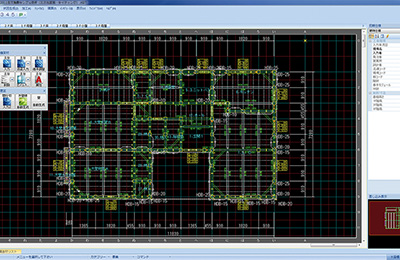

Ultimateでは、入力に対するアプローチを大幅に見直しています。
「パレット入力システム」で入力の流れや要素にとらわれることなく、使いたいコマンドを手元に集めて置くことが可能となりました。

また、マウスジェススチャーの採用により、移動距離・クリック回数ともに可能な限り少なくなっています。
入力フィールドの制限もないため、公共施設のような物件であっても、そのすべてを一物件データに収めることが可能です。

機能と特徴

木造軸組工法住宅の画像

・木造軸組工法住宅の許容応力度設計(2017年版)への対応
・ダイレクトタッチ
・大断面対応
・大規模物件対応
・墨付図機能改善
・三次元詳細図オプション
・伏図機能の向上

サイディングカット用
CADシステム PSS

簡単なデータ入力からサイディング材を自動割付

CADシステム PSSの画像

従来、熱練技能者の経験に頼っていた割付をPSSが一括処理。
画面で確認しながら何度でもやり直しできるため、目地幅、出入隅、建具位置などを十分に考慮した、ベストな割付ができます。
各加工機へのデータ書き出しも可能です。

機能と特徴

シュミレーションの画像

・パソコン上で割付シミュレーション
・シンプルで簡単な入力操作性
・必要な部材数量を着工前に完全把握
・割付図・板取図による確かな施工
・オペレーターを支援するヘルプ機能

TOA
CADオプションソフトウェア

構造計算オプション性能評価パッケージ(2017年版)

構造計算オプション性能評価パッケージ(2017版)の

プレカットデータを用いた正確な構造計算

「TOA Precut CAD System Ultimate」の木材プレカット用データに、耐力壁や接合金物を入力することで、(公財)日本住宅・木材技術センターの「木造軸組工法住宅の許容応力度設計(2017年版)」に準拠した構造計算書を作成できます。

木造在来プレカット用に入力された伏図データを使用することで、より実状に近い計算を行うことができ、計算に必要なデータ入力も大幅に減らすことが可能です。

壁量・偏心率・N値計算オプション

壁量・偏心率・N値計算オプションの画像

壁量計算書の作成が可能

「TOA Precut CAD System」の木材プレカット用データ(2階建てまで)に、耐力壁や接合金物を入力することで、(財)日本住宅・木材技術センターの「木造住宅のための住宅性能表示-基本編-構造編-申請編-(第2判第1刷)」に基づいた壁量計算書を作成することが可能です。

特殊加工基本ソフト(登り梁、斜め梁、隅谷木梁など)

特殊加工基本ソフト(登り梁、斜め梁、隅谷木梁など)の画像

コーナー大入、梁隅木などの特殊形状に対応

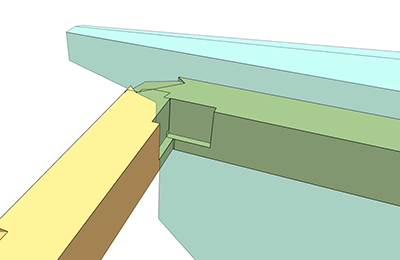

登り、斜め、隅谷木梁を通常のプレカット入力と同様に行うことができ、加工機対応することにより、複雑な形状の加工も可能となります。
各機械メーカーのインターフェースや個別カスタマイズも承ります。
加工形状については、お客様のご要望にあわせてカスタマイズを承ります。

■対応可能形状
<登り、斜め、ケラバ>
・登り蟻    ・登り桁差    ・登り胴差
・登りホゾ   ・合掌      ・登り掛り蟻
・登り掛り大  ・登り梁渡り顎  ・斜め蟻
・ケラバ    ・兜先端欠き   ・斜め大入
・コーナー大入 ・斜め柱差(斜め胴差、斜め桁差、斜め柱差大入)

<隅谷木梁>
・隅谷木端部  ・隅谷木梁ケラバ ・隅谷木梁大入

金物接合基本(工法)ソフト

金物接合基本(工法)ソフトの画像

各種金物工法の入力・積算・加工に対応可能

接合部金物の自動配置が可能(一部対象外あり)で、金物工法はもちろん、在来工法とのハイブリッド入力も可能となっています。
金物の積算や干渉チェックも自動で行えます。

■入力対応金物
・クレテック/テックワンP3     ・テックワンP3+
・テックワンネクスト                      ・火打ちレス金物
・プレセッター/プレセッターSU   ・HS・HSS
・HSML              ・SSマルチ
・テナンビーム            ・デュラージョイント
・テクノストラクチャー        ・ツイスティック金物
・ATA           他、各ハウスメーカー金物

※その他の金物についても、ご相談の上で対応させて頂きます。

断熱(壁、床、屋根)

no image

プレカットデータへの断熱材の入力に対応

壁断熱材、床断熱材、屋根断熱材の入力・積算が可能です。
加工形状を確認するための個別加工図、素材への割付を確認するための板取図、必要枚数を確認する積算書・明細書を出力することが可能です。

石膏ボード(天井、壁)

 noi mage

プレカットデータへの、天井・壁の石膏ボードの入力に対応

木造在来プレカット用に入力された伏図データを使用し、天井・壁石膏ボードの図面作成を行うことが可能です。
割付された石膏ボードを登録されている素材より板取を行うので、必要な素材枚数や割付効率等が把握できます。
加工形状を確認するための個別加工図、素材への割付を確認するための板取図、必要枚数を確認する積算書・明細書を出力することが可能です。

フロア材

no image

複雑なパターンや、模様合わせの板取りも可能

木造在来プレカット用に入力された伏図データを使用し、フロア材の図面作成を行うことが可能です。
商品番号・商品名・規格記号を登録し、入力した領域にて各種フロア材の割付が行えます。
現場で使用するフロア材を配置するための取付図、必要枚数を確認する積算書・明細書も出力することが可能です。

PWAトラス

no image

非常に少ない手間でトラス梁を入力できる

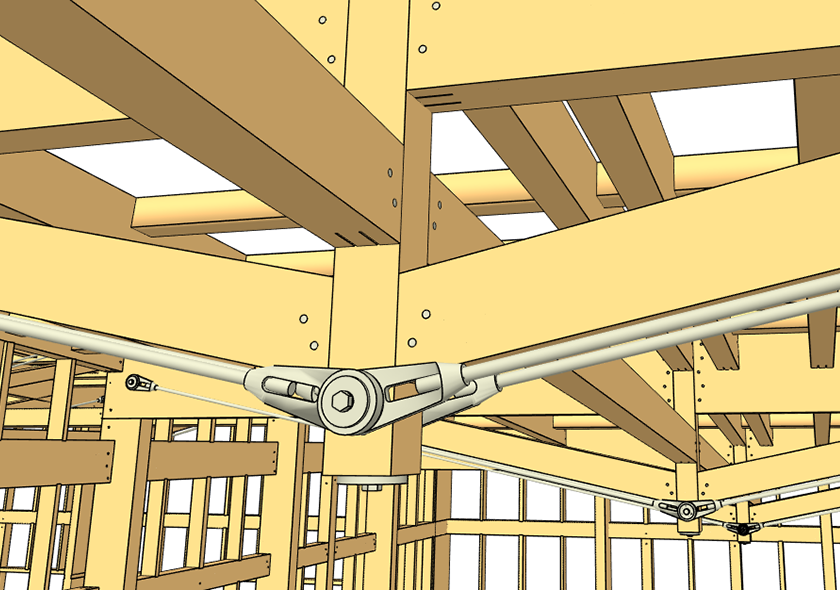

最初から登録されているパターンを選択することで、非常に少ない手間でトラス梁を入力でき、アルティメットの三次元詳細図で、トラス材の加工形状を確認することが可能です。
CAMにも対応可能なので、特殊梁加工機があれば、トラス梁の加工が可能となります。
PWAトラス構造計算対応オプションも別途用意されているため、導入すればトラス物件の構造計算が可能となります。

天井野縁

no image

天井野縁の各種部材の入力が可能

天井野縁の各種部材の入力が可能です。
野縁掛(勾配ランナー)・野縁受け・吊元などの部材の積算を行い、必要個数を確認する積算書・明細書も出力することが可能です。
仕様について、お客様のご要望にあわせてカスタマイズを承ります。

振れ隅異勾配

no image

変則的な形状の屋根および部材の加工に対応

屋根面ごとに違う勾配で45度配置でない隅谷木の、位置のずれた山取りなどに対応します。
※加工機によって対応が変わることがあります。

薄ケラバ

壁量・偏心率・N値計算オプションの画像

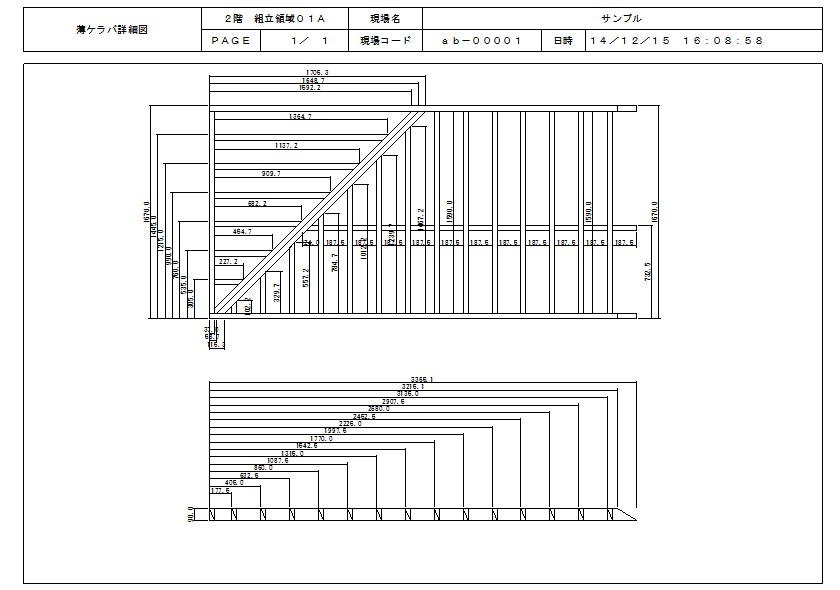

垂木と補強材を組み合わせた「薄ケラバ」の入力・加工に対応

特殊な「薄ケラバ」の納まりを、建物に入れ込む形でCAD入力できます。
専用の帳票も出力可能です。

壁パネル

no image

壁合板の入力・積算・加工に対応

壁パネル(壁合板)の入力・積算が可能で、CAM対応を行えば、合板材加工機での加工が可能です。
加工形状を確認するための個別加工図、素材への割付を確認するための板取図、必要枚数を確認する積算書・明細書を出力することができます。

屋根パネル

no image

合板、枠材、断熱材等を一体化した屋根パネルに対応

合板、枠材、断熱材等を一体化した屋根パネルの入力や積算が可能です。
専用の帳票も出力可能です。

一括印刷システム

no image

複数の帳票類を、好みの組み合わせで一括出力できる

登録した物件を指定したパターン設定の内容にて物件毎に印刷を行えます。
各帳票の出力内容(伏図・墨付指示書・積算書等・出力部数)をマスタにてパターン登録し、物件毎に出力パターンを選択して、一括出力を行うことが可能です。
必要な帳票の出力を最小の手間で行うことができるようになります。
