羽柄材加工機

これまでのノウハウを集約したトーアエンジニアリングの羽柄材加工機は、コンパクト設計・多機能・高効率をコンセプトに、あらゆる羽柄材要素に対応しています。オペレーションもカンタン操作で稼働率もアップ。省力化にも貢献します。

羽柄材加工機 HA-460

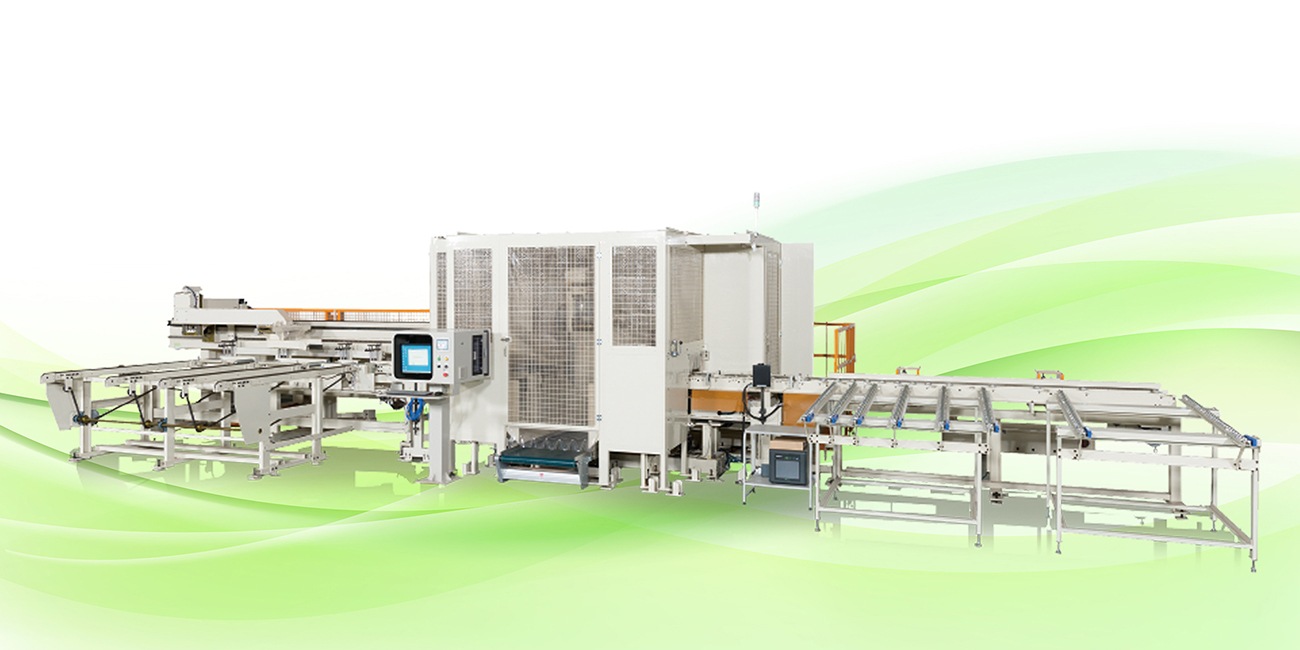

羽柄材加工機 HA-460の写真

機能と特徴

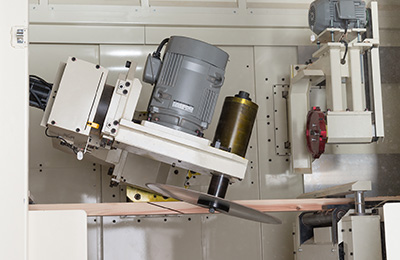

5軸ユニット

+

欠取り・ホゾ取りユニット

=

多機能・高効率・省スペース!
機能と特徴の写真機能と特徴の画像

HAシリーズのコンパクト設計を継承
当社従来機種のHA401タイプ同等の敷地スペースにて最大限の機能・能力の向上を達成。同時に、コンパクトパッケージにより、エネルギー効率も向上。

ツール選択無しで加工効率アップ
例えば、間柱の筋違い欠き加工は刃物の切り替えや小径ノコとの併用で加工していましたが、HA-460では標準ノコのまま加工することにより、大幅な加工の高速化を図りました。

加工品目の拡大
従来のHAシリーズと比較し、間柱の端部傾斜カット・胴縁欠き、垂木の大入れ・通気欠き・妻壁下等、加工の種類を拡大しました。羽柄材加工に求められる、様々なご要望に対応いただけます。

短材製品への対応
いろいろな部材や屋根勾配条件において生じる短材加工を、従来のHA401タイプと比較し、加工最短長さを大幅に縮めました。

主な加工機仕様

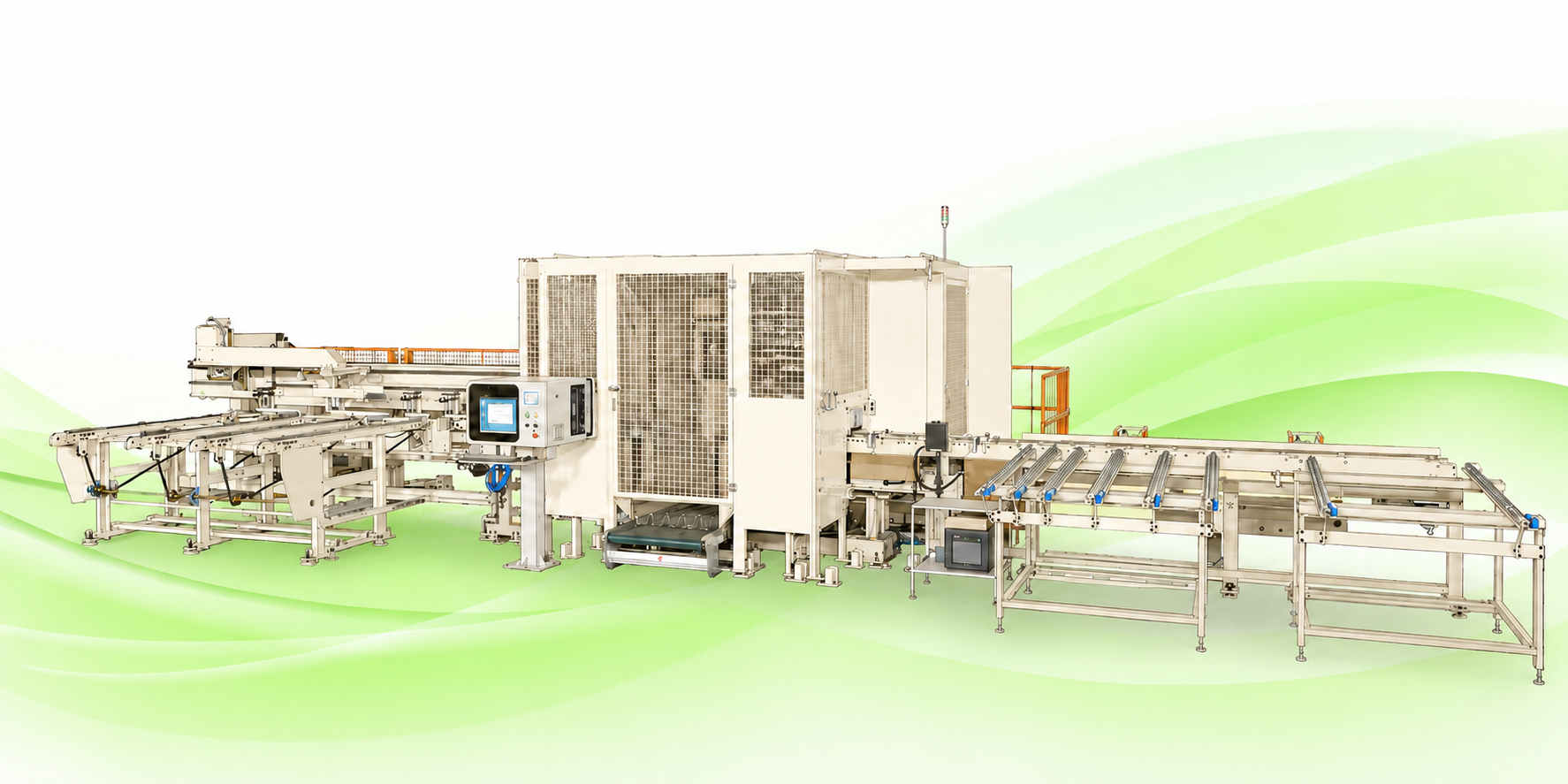

機械の写真

機械寸法
4m仕様 : 全長14,100mm 全幅5,700mm 高さ2,650mm
5m仕様 : 全長16,100mm 全幅5,700mm 高さ2,650mm

加工可能寸法
4m仕様 : 材長400~4,000mm 材幅45~240mm 材厚12~120mm
5m仕様 : 材長400~5,000mm 材幅45~240mm 材厚12~120mm

1次側容量
電気:16.54kW
エア消費量:850㍑ /min以上
集塵口:φ100×1 φ100×2(掃除用)

加工軸
φ510鋸×1 φ250カッター×1
